TPSM8D6C24 是一款高度集成、易于使用的非隔离式直流/直流降压电源模块。TPSM8D6C24 提供两个 35A 独立输出或单个堆叠式两相 70A 输出。可以堆叠两个模块以获得 4 相 140A 输出。该器件可通过外部 5V 电源对内部的 5V LDO 进行过驱动，以实现低至 2.95V 的较低输入电压范围并提高转换器的效率。

TPSM8D6C24 电源模块使用专有的固定频率电流模式控制，具有输入前馈和可选的内部补偿元件，可在各种输出电容下更大限度减小尺寸和提高稳定性。

PMBus 接口具有 1MHz 时钟支持，为转换器配置提供了便捷且标准化的数字接口，并且实现了对输出电压、输出电流和内部裸片温度等关键参数的监控。对故障状况的响应可设置为重新启动、锁存或忽略，具体取决于系统要求。堆叠器件之间的反向通道通信会启用所有 TPSM8D6C24 转换器，以便为单个输出轨供电以共享一个地址，从而简化系统软件/固件设计。也可通过 BOM 选择在不进行 PMBus 通信的情况下，配置输出电压、开关频率、软启动时间和过流故障限制等关键参数，以支持无程序加电。

• 4.25V 至 16V，PVIN 连接至 AVIN 与内部的 LDO
• 2.95V 至 16V，PVIN 和 AVIN 双电源，或 VDD5 上的外部偏压范围
• 集成 MOSFET、电感器和基本无源器件
• 具有可选内部补偿的平均电流模式控制
• 通过引脚搭接实现的输出电压范围为 0.5V 至 3.6V
• 0.25V 至 3.6V PMBus VOUT_COMMAND 范围
• 广泛的 PMBus 命令集，可遥测 VOUT、IOUT 和内部裸片温度
• 通过内部反馈分压器实现差分遥感，可检测到小于 1% 的 VOUT 误差
• –40°C 至 +125°C TJ
• 通过 PMBus 实现 AVS 和裕量调节
• 多功能选择 (MSEL) 引脚，采用引脚搭接编程 PMBus 默认值
• 九个可选开关频率范围：275kHz 至 1.1MHz
• 频率同步输入/同步输出
• 支持预偏置输出
• 16mm × 20mm × 4.3mm 59 引脚 MOW 封装
• 使用 TPSM8D6C24 并借助 WEBENCH Power Designer 创建定制设计

• Iout (Max) (A)
• 35
• Vin (Min) (V)
• 2.95
• Vin (Max) (V)
• 16
• Vout (Min) (V)
• 0.5
• Vout (Max) (V)
• 3.6
• Soft start
• Adjustable
• Features
• Adjustable Current Limit, Current Sharing, Dynamic Voltage Scaling, EMI Tested, Enable, Frequency Synchronization, Overcurrent protection, PMBus, Phase Interleaving, Power Good, Remote Sense, Voltage Margining
• Iq (Typ) (uA)
• 18000
• Regulated outputs (#)
• 2
• Switching frequency (Max) (kHz)
• 1100
• Switching frequency (Min) (kHz)
• 275
• Duty cycle (Max) (%)
• 85
• Topology
• Buck

TPSM8D6C24的完整型号有：TPSM8D6C24MOWR，以下是这些产品的关键参数及官网采购报价：

TPSM8D6C24MOWR，工作温度：-40 to 125，封装： (MOW)-59，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIAU，TI官网TPSM8D6C24MOWR的批量USD价格：30（1000+）

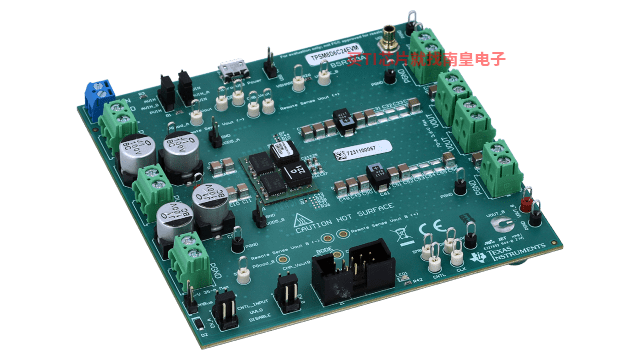

TPSM8D6C24EVM-2PH — 适用于 TPSM8D6C24 2.95V 至 16V 输入、0.5V 至 3.6V、70A 输出、双相电源模块的评估板

TPSM8D6C24EVM-2PH 评估模块 (EVM) 用于评估 TPSM8D6C24 电源模块在双相配置中的运行情况。输入电压范围为 2.95V 至 16V，70A 输出的输出电压为 0.8V。TPSM8D6C24 可通过 PMBus® 接口进行编程和监控。

TPSM8D6C24EVM-2V0 — 适用于 TPSM846D24 2.95V 至 16V 输入、0.8V 和 1.2V 双路输出、35A 输出电流电源模块的评估板

TPSM8D6C24EVM-2V0 评估模块 (EVM) 用于评估 TPSM8D6C24 电源模块在双输出配置中的运行情况。输入电压范围为 2.95V 至 16V，每个 35A 输出的输出电压分别为 0.8V 和 1.2V。TPSM8D6C24 可通过 PMBus® 接口进行编程和监控。

TPSM8D6C24 PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
