- 制造厂商：TI
- 产品类别：射频与微波
- 技术类目：射频放大器 - 射频增益块放大器
- 功能描述：具有断电引脚的 1 至 6000MHz 20dB 射频增益块放大器
- 点击这里打开及下载TRF37D73的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
TRF37D73 采用具有节电引脚的 2.00mm x 2.00mm 超薄小外形尺寸无引线 (WSON) 封装，这使得这款器件非常适合于空间占用和低功率模式十分关键的应用。
TRF37D73 的设计目的是易于使用。 为了实现最大灵活性，这个产品系列使用常见的 3.3V 电源，并且流耗为 53mA。 此外，这一系列在设计时使用了有源偏置电路，此电路在过程、温度和电压变化范围内提供一个稳定且可预计的偏置电流。 为了实现增益和线性预算，此器件被设计成提供一个平坦增益响应，以及频率达到 6000MHz 时的出色 OIP3 输出。 针对空间受限应用，这一系列与 50Ω 内部匹配，这样简化了使用，并且最大限度地减小了所需的印刷电路板 (PCB) 面积。
要了解所有可用封装，请见数据表末尾的可订购产品附录。- 1MHz-6000MHz
- 增益：19.5dB
- 噪声值：3.25dB
- 输出 P1dB：2000MHz 时为 16.5dBm
- 输出 IP3：2000MHz 时为 28dBm
- 节电模式
- 单电源：3.3V
- 温度范围内的稳定性能
- 无条件稳定
- 强健的静电放电 (ESD) 防护：> 1kV 人体模型 (HBM)；> 1kV 充电器件模型 (CDM)
- 通用 RF 增益块
- 消费类产品
- 工业用
- 公用事业计量仪表
- 低成本无线电产品
- 蜂窝基站
- 无线基础设施
- RF 回程
- 雷达
- 电子对抗
- 软件定义的无线电
- 测试和测量
- 点对点/多点微波
- 软件定义的无线电
- RF 中继器
- 分布式天线系统
- 本振 (LO) 和 PA 驱动器放大器
- 无线数据，卫星，直播卫星 (DBS)，有线电视 (CATV)
- 中频 (IF) 放大器
- Current consumption (mA)
- 53
- Frequency (Min) (MHz)
- 1
- Frequency (Max) (MHz)
- 6000
- Gain (Typ) (dB)
- 20
- Impedance match (Ohms)
- 50
- Noise figure (Typ) (dB)
- 3.2
- Number of channels (#)
- 1
- Operating temperature range (C)
- -40 to 85
- Output enable
- Yes
- Output IP3 (Typ) (dBm)
- 28
- P1dB (Typ) (dBm)
- 16.5
- Type
- RF Gain Block
- Rating
- Catalog
- Power down current
- Yes
TRF37D73的完整型号有：TRF37D73IDSGR、TRF37D73IDSGT，以下是这些产品的关键参数及官网采购报价：
TRF37D73IDSGR，工作温度：-40 to 85，封装：WSON (DSG)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TRF37D73IDSGR的批量USD价格：.431（1000+）
TRF37D73IDSGT，工作温度：-40 to 85，封装：WSON (DSG)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TRF37D73IDSGT的批量USD价格：.517（1000+）

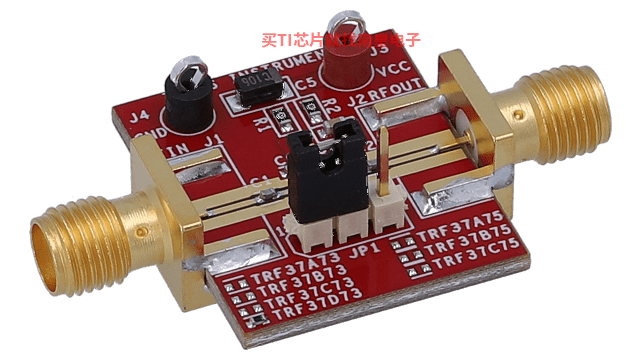

TRF37D73EVM — TRF37D73 评估模块
The TRF37X73EVM evaluation module is intended for the evaluation of the TRF37x73 RF gain blocks. The gain blocks come in multiple gain versions.See each respective product datasheet to be sure you are ordering the correct gain block for the gain and frequency of intended operation.
TRF37D73 ADS2014 Model
宽带射频放大器需要外部耦合电容器和一个射频扼流圈，用于为输出晶体管集电极提供偏置电源。当工作频率降低时，必须对选择的组件进行修改，以便在器件中保持适当的增益和线性。该设计针对 TRF37x73 之类的宽带射频放大器器件在低频范围内工作提供了电路改型建议。为了说明该设计的有效性，为极低频率 (1 MHz - 50 MHz) 和中等频率 (20 MHz - 400 MHz) 提供了完整的温度和电压测试。
