The TS12A4516/TS12A4517 are single pole/single throw (SPST), low-voltage, dual-supply CMOS analog switches, with very low switch ON-state resistance. The TS12A4516 is normally open (NO). The TS12A4517 is normally closed (NC).

These CMOS switches can operate continuously with a dual supplies between ±1 V and ±6 V [(2 V < (V₊ – V_–) < 12 V]. Each switch can handle rail-to-rail analog signals. The OFF-leakage current maximum is only 5 nA at 25°C or 10 nA at 85°C.

For pin-compatible parts for use with single supply, see the TS12A4514/TS12A4515.

• ±1-V to ±6-V Dual-Supply Operation
• Specified ON-State Resistance:
  • 25 Max With ±5-V Supply
  • 35 Max With ±3.3-V Supply
  • 47 Max With ±1.8-V Supply
• Specified Low OFF-Leakage Currents:
  • 5 nA at 25°C
  • 10 nA at 85°C
• Specified Low ON-Leakage Currents:
  • 5 nA at 25°C
  • 10 nA at 85°C
• Low Charge Injection: 13 pC (±5-V Supply)
• Fast Switching Speed: tON = 85 ns, tOFF = 50 ns (±5-V Supply)
• Break-Before-Make Operation (tON > tOFF)
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Performance Tested Per JESD 22
  • 2500-V Human-Body Model (A114-F)
  • 1000-V Charged-Device Model (C101-C)
  • 250-V Machine Model (A115-A)

• Configuration
• 1:1 SPST
• Number of channels (#)
• 1
• Power supply voltage - single (V)
• 2.5, 3.3, 5
• Protocols
• Analog
• Ron (Typ) (Ohms)
• 12
• CON (Typ) (pF)
• 14.5
• ON-state leakage current (Max) (μA)
• 0.01
• Bandwidth (MHz)
• 464
• Operating temperature range (C)
• -40 to 85
• Input/output continuous current (Max) (mA)
• 20
• Rating
• Catalog
• Supply current (Typ) (uA)
• 20

TS12A4516的完整型号有：TS12A4516D、TS12A4516DBVR、TS12A4516DR，以下是这些产品的关键参数及官网采购报价：

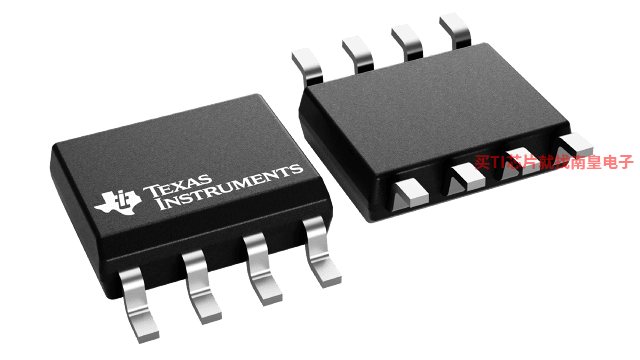

TS12A4516D，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TS12A4516D的批量USD价格：.398（1000+）

TS12A4516DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TS12A4516DBVR的批量USD价格：.198（1000+）

TS12A4516DR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TS12A4516DR的批量USD价格：.198（1000+）

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

LEADED-ADAPTER1 — 用于快速测试 TI 5、8、10、16 和 24 引脚引线式封装的表面贴装转 DIP 接头适配器

EVM-LEADED1 板可对 TI 的常见引线式封装进行快速测试和电路板试验。该评估板具有足够的空间，可将 TI 的 D、DBQ、DCT、DCU、DDF、DGS、DGV 和 PW 表面贴装封装转换为 100mil DIP 接头。
