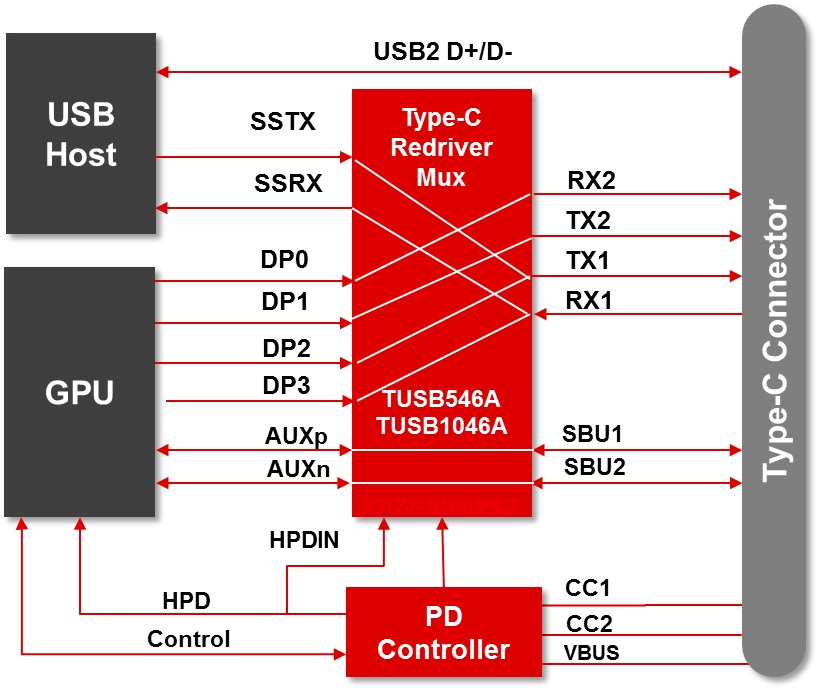

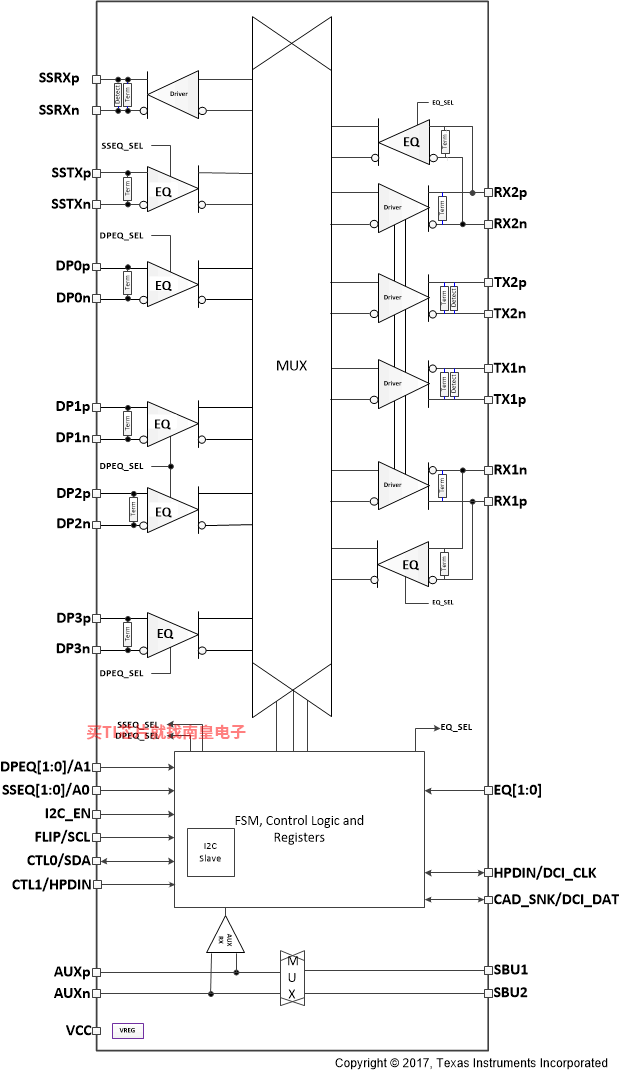

TUSB546-DCI 是一种 VESA USB Type-C™ 交替模式转接驱动开关，对于下行端口（主机），支持高达 5Gbps 的 USB 3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。这款 VESA DisplayPort Alt 模式器件支持基于 USB Type-C 标准 1.1 版本的配置 C、D、E 和 F。此线性转接驱动器与协议无关，并且还支持其他 USB Type-C Alt 模式接口。

TUSB546A-DCI 提供有多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

• USB Type-C 交叉点开关支持
  • USB 3.1 SS + 2 条 DP 信道
  • 4 条 DP 信道
• USB 3.1 第 1 代高达 5Gbps
• DisplayPort?1.4 高达 8.1Gbps (HBR3)
• 支持 c、d、e 和 f 配置的 VESA DisplayPort 交替模式 DFP 转接驱动交叉点开关
• 超低功耗架构
• 具有高达 14dB 均衡功能的线性转接驱动器
• 透明呈现 DisplayPort 链路训练
• 自动 LFPS 去加重控制，满足 USB 3.1 认证要求
• 可通过 GPIO 或 I2C 进行配置
• 基于 USB Type-C? 的 Intel 专有 DCI 功能，可实现不开箱调试
• 支持热插拔
• 工业温度范围：-40oC 至 85oC (TUSB546AI-DCI)
• 商业级温度范围：0oC 至 70oC (TUSB546A-DCI)

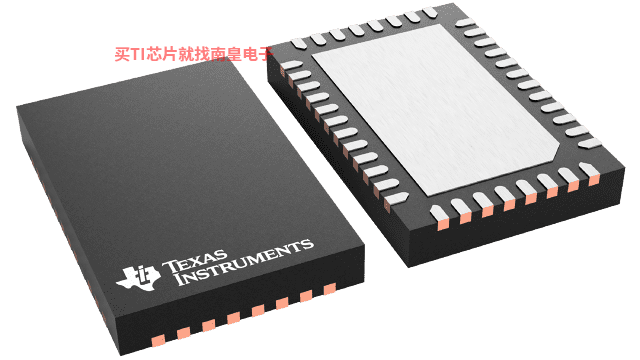

• 4mm x 6mm、0.4mm 间距 WQFN 封装

• Function
• Type-C
• Type
• Active switch
• Alternate mode
• Yes
• External power path control
• No
• Data role
• DFP
• USB speed (Mbps)
• 5000
• Rating
• Catalog
• Dead battery support
• No
• Operating temperature range (C)
• -40 to 85, 0 to 70

TUSB546A-DCI的完整型号有：TUSB546A-DCIRNQR、TUSB546A-DCIRNQT、TUSB546AI-DCIRNQR、TUSB546AI-DCIRNQT，以下是这些产品的关键参数及官网采购报价：

TUSB546A-DCIRNQR，工作温度：0 to 70，封装：WQFN (RNQ)-40，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TUSB546A-DCIRNQR的批量USD价格：2.06（1000+）

TUSB546A-DCIRNQT，工作温度：0 to 70，封装：WQFN (RNQ)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TUSB546A-DCIRNQT的批量USD价格：2.472（1000+）

TUSB546AI-DCIRNQR，工作温度：-40 to 85，封装：WQFN (RNQ)-40，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TUSB546AI-DCIRNQR的批量USD价格：2.369（1000+）

TUSB546AI-DCIRNQT，工作温度：-40 to 85，封装：WQFN (RNQ)-40，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TUSB546AI-DCIRNQT的批量USD价格：2.781（1000+）

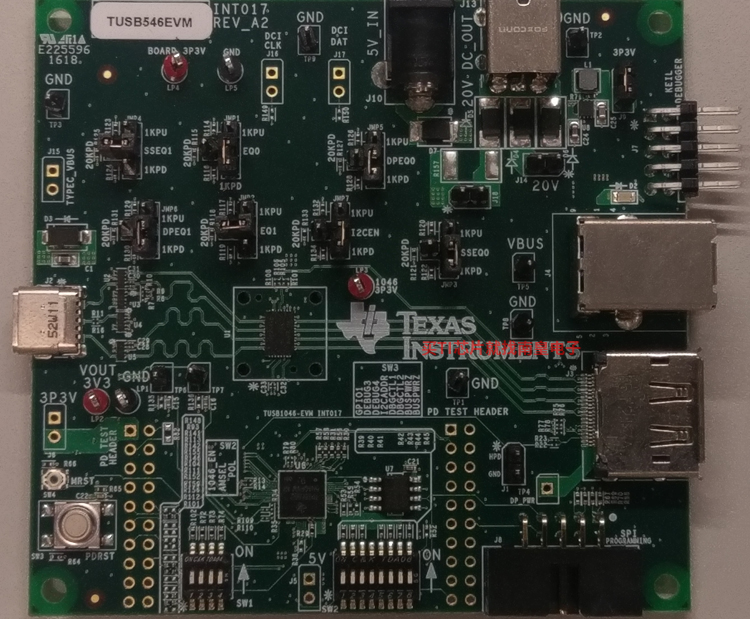

TUSB546EVM — TUSB546 USB Type-C 交替模式转接驱动器开关评估模块

TUSB546EVM 附带可连接到 USB 主机系统的传统 B 型 USB 插座，以及可连接到 DisplayPort 支持源的 DisplayPort 插座。使用德州仪器 (TI) TPS65982 控制器实现电力输送和 CC 引脚控制。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
