TXS0108E_TI 适用于漏极开路和推挽应用的 8 位双向电压电平转换器

TXS0108E的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：电压转换器和电平转换器 - 自动方向电压转换器
功能描述：适用于漏极开路和推挽应用的 8 位双向电压电平转换器
点击这里打开及下载TXS0108E的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

TXS0108E的产品详情：

这款 8 位非反向转换器使用两个独立的可配置电源轨。A 端口跟踪 V_CCA 引脚的电源电压。V_CCA 引脚可接受 1.2V 到 3.6V 范围内的任意电源电压。B 端口跟踪 V_CCB 引脚的电源电压。V_CCB 引脚可接受 1.65V 到 5.5V 范围内的任意电源电压。这两个输入电源引脚可实现 1.2V、1.8V、2.5V、3.3V 和 5V 电压节点之间的任意低压双向转换。

输出使能 (OE) 输入为低电平时，所有输出均将置于高阻抗 (Hi-Z) 状态。

为确保输出在上电或断电期间处于 Hi-Z 状态，需通过一个下拉电阻将 OE 接至 GND。该电阻的最小值取决于驱动器的拉电流能力。

TXS0108E的优势和特性：

无需方向控制信号
最大数据速率
- 110Mbps（推挽）
- 1.2Mbps（开漏）
A 端口 1.2V 至 3.6V；B 端口 1.65V 至 5.5V (VCCA ≤ VCCB)
无需电源定序 - VCCA 或 VCCB 均可优先斜升
锁断性能超过 100mA，符合 JESD 78 II 类规范的要求
静电放电 (ESD) 保护性能超过 JESD 22 规范的要求（A 端口）
- 2000V 人体放电模型 (A114-B)
- 150V 机器模型 (A115-A)
- 1000V 充电器件模型 (C101)
IEC 61000-4-2 ESD（B 端口）
- ±8kV 接触放电
- ±6kV 气隙放电

TXS0108E的参数（英文）：

Technology Family
TXS
Applications
I2C, MDIO, SMbus
Bits (#)
8
High input voltage (Min) (Vih)
1
High input voltage (Max) (Vih)
5.5
Vout (Min) (V)
1.4
Vout (Max) (V)
5.5
IOH (Max) (mA)
0
IOL (Max) (mA)
0
Rating
Catalog

TXS0108E具体的完整产品型号参数及价格（美元）：

TXS0108E的完整型号有：TXS0108ENMER、TXS0108EPWR、TXS0108ERGYR，以下是这些产品的关键参数及官网采购报价：

TXS0108ENMER，工作温度：-40 to 85，封装：NFBGA (NME)-20，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：SNAGCU，TI官网TXS0108ENMER的批量USD价格：.617（1000+）

TXS0108EPWR，工作温度：-40 to 85，封装：TSSOP (PW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TXS0108EPWR的批量USD价格：.502（1000+）

TXS0108ERGYR，工作温度：-40 to 85，封装：VQFN (RGY)-20，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TXS0108ERGYR的批量USD价格：.527（1000+）

TXS0108E的评估套件：

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.

TXS-EVM — 1 to 8 bit TXS translator family evaluation module

The TXS-EVM is designed to support single, dual, quad and octal channel TXS devices. The TXS devices belong to the auto bidirectional voltage level translation family with an operating voltage between 1.2V and 5.5 V designed to support various generic voltage level translation applications across (...)

TXS0108E IBIS Model (Rev. A)

这款经过验证的参考设计是一个完整的四通道 SDI 聚合与解聚解决方案。使用一个 TLK10022 将四个同步 HD-SDI 源聚合到一条 5.94 Gbps 串行链路中。串行数据经由铜缆或光缆传输；使用另一个 TLK10022 来解聚并无缝重现原始视频内容。

TXS0108E的电路图解：

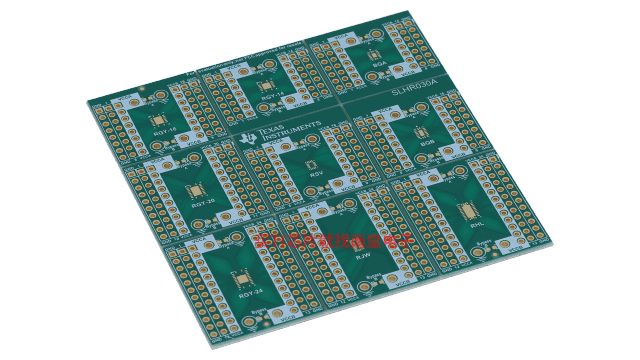

TXS0108E的评估套件：
