- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：交流/直流和隔离式直流/直流开关稳压器 - PWM 控制器
- 功能描述：具有 8.4V/7.6V UVLO 100% 占空比、温度范围为 -40°C 至 85°C 的 30V、1A、500KHz 电流模式 PWM 控制器
- 点击这里打开及下载UC2843的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

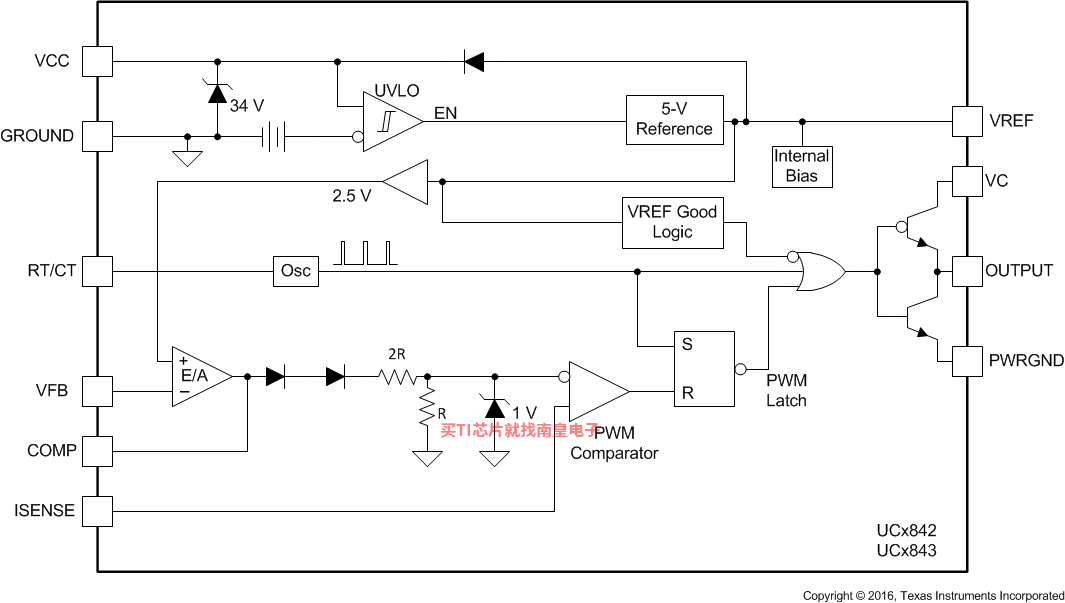

UCx84x 系列控制集成电路提供了实现离线式或直流/直流固定频率电流模式控制方案所需的特性，并使用了最少的外部元件。内部实现的电路包括欠压锁定 (UVLO)、其特点是启动电流小于 1mA ，且精密基准用于调整误差放大器处的准度性。其它内部电路包括用于确保锁存操作的逻辑、提供电流限制控制的脉宽调制 (PWM) 比较器以及设计用于拉取或灌入高峰值电流的图腾柱输出级。当处于关闭状态时，适合用于驱动 N 沟道 MOSFET 的输出级为低电平。
UCx84x 系列提供了多种封装选项、温度范围选项、最大占空比选择、导通和关断阈值以及迟滞范围选择。具有较高导通或关断迟滞的器件是离线电源的理想选择，而具有较窄迟滞范围的器件则适用于 DC-DC 应用。UC184x 器件指定的工作温度为 -55°C 至 125°C，UC284x 系列指定的工作温度为 –40°C 至 85°C，而 UC384x 系列指定的工作温度为 0°C 至 70°C。
- 针对离线和 DC-DC 转换器进行了优化
- 低启动电流 (< 1mA)
- 自动前馈补偿
- 逐脉冲电流限制
- 增强型负载响应特性
- 带有迟滞的欠压锁定
- 双脉冲抑制
- 高电流图腾柱输出
- 内部调整的带隙参考
- 高达 500kHz 工作频率
- 具有低输出电阻的误差放大器
- Topology
- Boost, Buck, Buck-Boost, Flyback, Forward
- Duty cycle (Max) (%)
- 100
- Supply voltage (Max) (V)
- 28
- UVLO thresholds on/off (V)
- 8.4/7.6
- Features
- Adjustable Switching Frequency, Current Limiting, Dead Time Control, Error Amplifier, Multi-topology
- Operating temperature range (C)
- -40 to 85
- Rating
- Catalog
- Frequency (Max) (kHz)
- 500
- Gate drive (Typ) (A)
- 1
UC2843的完整型号有：UC2843D、UC2843D8、UC2843D8TR、UC2843DTR、UC2843N，以下是这些产品的关键参数及官网采购报价：

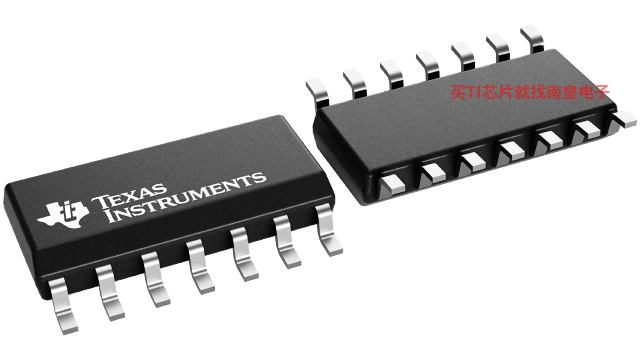

UC2843D，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D的批量USD价格：.5（1000+）

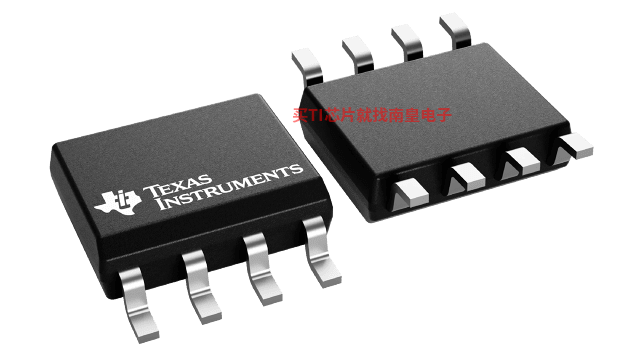

UC2843D8，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D8的批量USD价格：.5（1000+）
UC2843D8TR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D8TR的批量USD价格：.426（1000+）
UC2843DTR，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843DTR的批量USD价格：.426（1000+）

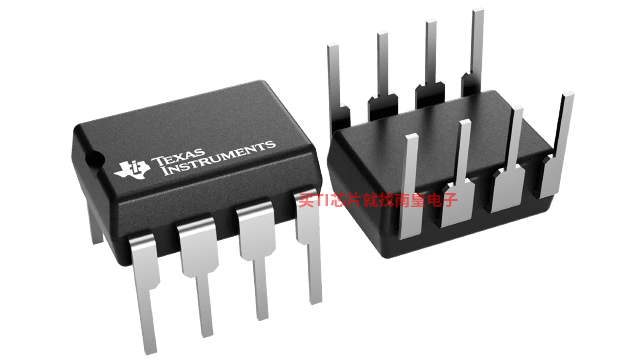

UC2843N，工作温度：-40 to 85，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网UC2843N的批量USD价格：.555（1000+）
UC2843D，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D的批量USD价格：.5（1000+）
UC2843D8，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D8的批量USD价格：.5（1000+）
UC2843D8TR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843D8TR的批量USD价格：.426（1000+）
UC2843DTR，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网UC2843DTR的批量USD价格：.426（1000+）
UC2843N，工作温度：-40 to 85，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网UC2843N的批量USD价格：.555（1000+）
