- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：栅极驱动器 - 半桥驱动器
- 功能描述：4-A、600V 半桥栅极驱动器
- 点击这里打开及下载UCC27714的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

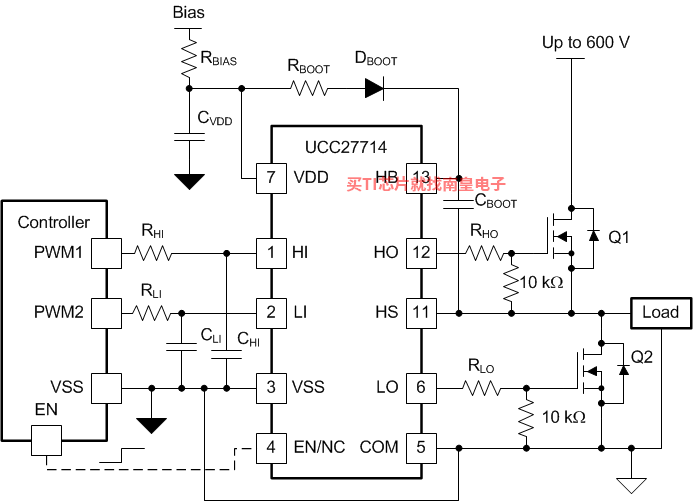

UCC27714 是一款 600V 高侧/低侧栅极驱动器，具有 4A 拉/灌电流能力，专用于驱动功率金属氧化物半导体场效应晶体管 (MOSFET) 或绝缘栅双极晶体管 (IGBT)。 该器件包含一个接地基准通道 (LO) 和一个悬空通道 (HO)，后者专用于自举电源操作。 该器件具有出色的稳定性和抗扰度，能够在 HS 引脚上的负电压高达 –8VDC 的条件下（VDD = 12V 时）维持逻辑正常运行。

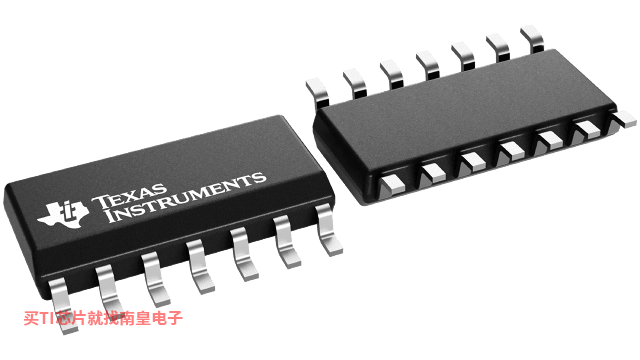

该器件可接受的偏置电源输入范围宽达 10V 至 20V，并且为 VCC 和 HB 偏置电源引脚提供了 UVLO 保护。 UCC27714 采用 SOIC-14 封装，额定工作温度范围为 –40°C 至 125°C。
- 通过独立输入进行高侧/低侧配置
- 完全运行时的电压高达 600V（HS 引脚）
- 针对自举操作而设计的悬空通道
- VDD = 15V 时的峰值输出灌/拉电流能力为 4A
- 同类产品中最短的传播延迟（最长 125ns）
- 同类产品中最短的匹配延迟（最长 20ns）
- TTL 和 CMOS 兼容输入逻辑
- VDD 偏置电源范围：10V 至 20V
- 双通道偏置欠压锁定 (UVLO) 保护
- 轨到轨驱动
- 负电压瞬态条件下可稳定运行
- 高 dv/dt 抗扰度（HS 引脚）
- 独立的逻辑 (VSS) 和驱动器 (COM) 接地，能够维持电压差
- 可选使能功能（引脚 4）
- 当输入悬空时，输出保持低电平
- 输入和使能引脚电压电平不受 VDD 引脚偏置电源电压限制
- 高压和低压引脚分离，实现最大爬电距离和电气间隙
- 输入和使能引脚具有负电压处理能力
- 离线交流和直流电源中的半桥和全桥转换器
- 适用于服务器、电信、IT 和工业基础设施的高密度开关电源
- 太阳能逆变器、电机驱动器和不间断电源 (UPS)
All trademarks are the property of their respective owners.
- Bus voltage (Max) (V)
- 600
- Power switch
- MOSFET, IGBT
- Input VCC (Min) (V)
- 10
- Input VCC (Max) (V)
- 18
- Peak output current (A)
- 4
- Rise time (ns)
- 15
- Operating temperature range (C)
- -40 to 125
- Undervoltage lockout (Typ)
- 10
- Rating
- Catalog
- Number of channels (#)
- 2
- Fall time (ns)
- 15
- Prop delay (ns)
- 90
- Iq (uA)
- 300
- Input threshold
- TTL, CMOS
- Channel input logic
- Non-Inverting
- Negative voltage handling at HS pin (V)
- -8
- Features
- —
- Driver configuration
- CMOS Compatible, Dual, Non-Inverting, TTL Compatible
UCC27714的完整型号有：UCC27714D、UCC27714DR，以下是这些产品的关键参数及官网采购报价：
UCC27714D，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网UCC27714D的批量USD价格：1.466（1000+）
UCC27714DR，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网UCC27714DR的批量USD价格：1.222（1000+）

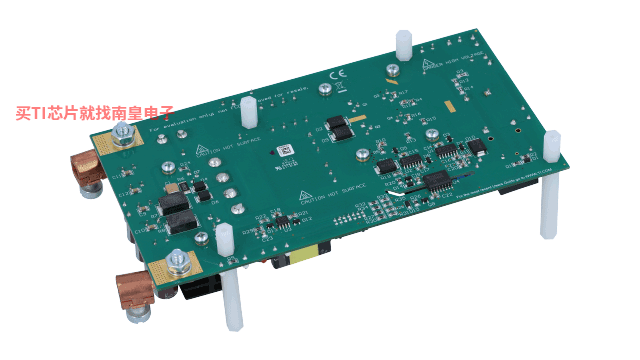

UCC27714EVM-551 — UCC27714 600W 相移全桥转换器评估模块
此 600W EVM 旨在展示如何在相移全桥转换器中使用 UCC28950 控制 IC、UCC27524A 和 UCC27714 栅极驱动器实现 50% 至 100% 负载的 ZVS。
UCC27714 PSpice Transient Model
PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。
在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
