UCC28730-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:交流/直流和隔离式直流/直流开关稳压器 - 反激式控制器
  • 功能描述:适用于汽车的零功耗待机 PSR 反激式控制器
  • 点击这里打开及下载UCC28730-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
UCC28730-Q1的产品详情:

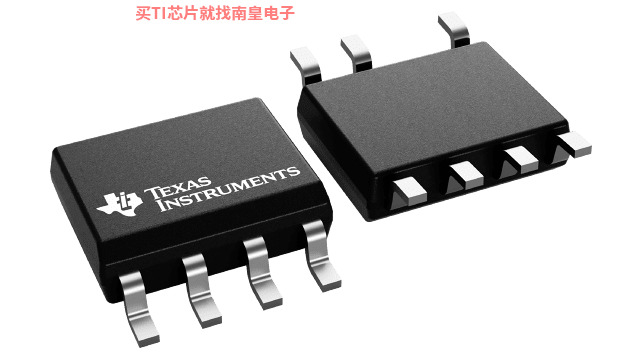

UCC28730-Q1 隔离式反激电源控制器无需使用光耦合器即可提供恒压 (CV) 和恒流 (CC) 输出调节。最小开关频率 30Hz 可促进实现低于 5mW 的无负载功耗。此器件处理来自一次侧电源开关和辅助反激式绕组的信息,以对输出电压和电流进行精确控制。

其内部的 700V 启动开关、动态可控的工作状态和定制的调制方式支持超低待机功耗,而不会影响启动时间或输出瞬态响应。UCC28730-Q1 中的控制算法允许工作效率达到或超过适用标准。带有谷值开关的断续传导模式 (DCM) 降低了开关损耗。调制开关频率和一次侧峰值电流振幅(FM 和 AM)可在整个负载和线路范围内保持高转换效率。

UCC28730-Q1的优势和特性:
  • 符合汽车应用 要求
  • 具有符合 AEC-Q100 的下列结果:
    • 器件温度等级 1:–40°C 至 +125°C
    • 器件 HBM 分类等级 2:±2kV
    • 器件 CDM 分类等级 C4B:±750V
  • 实现零功耗 (< 5 mW) 待机功耗
  • 一次侧调节 (PSR) 功能免除了对光耦合器的需求
  • 具有由线路和负载产生±5% 电压和电流变化的调节能力
  • 700V 启动开关
  • 83kHz最大开关频率,支持低待机功耗充电器设计
  • 针对最高总体效率的谐振环谷值开关运行
  • 具有频率抖动特性,确保符合 EMI 标准
  • 针对金属氧化物半导体场效应晶体管 (MOSFET) 的已钳制栅极驱动输出
  • 过压、欠压和过流保护功能
  • 可编程电缆补偿
  • 小外形尺寸集成电路 (SOIC)-7 封装
UCC28730-Q1的参数(英文):
  • Control mode
  • Primary-side regulation
  • Frequency (Max) (kHz)
  • 83
  • UVLO thresholds on/off (V)
  • 21/7
  • Features
  • PSR, DCM, HV Start-up, Low Power, Light Load Efficiency, Current Limiting, Thermal Shutdown, Green Mode, Input Line Monitor, Leading Edge Blanking, Soft Start, Automotive Qualified
  • Operating temperature range (C)
  • -40 to 125
  • Rating
  • Automotive
  • TI functional safety category
  • Functional Safety-Capable
  • Device type
  • Controllers
  • Topology
  • Buck, Flyback
UCC28730-Q1具体的完整产品型号参数及价格(美元):

UCC28730-Q1的完整型号有:UCC28730QDRQ1,以下是这些产品的关键参数及官网采购报价:

UCC28730QDRQ1,工作温度:-40 to 125,封装:SOIC (D)-7,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网UCC28730QDRQ1的批量USD价格:.53(1000+)

轻松满足您的TI芯片采购需求
UCC28730-Q1的评估套件:

UCC28730EVM-552 — UCC28730 具有 UCC24650 二次侧唤醒功能的一次侧反激控制器

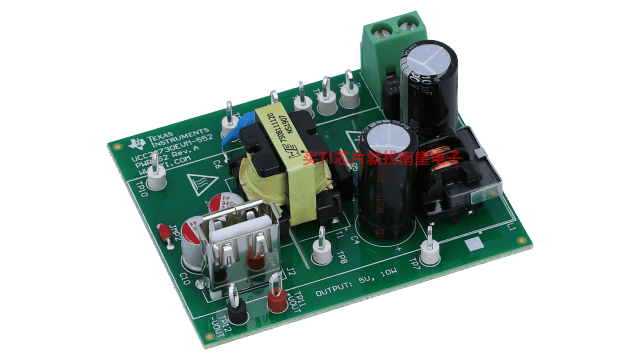

UCC28730EVM-552 评估模块是一种 10W 离线不连续模式 (DCM) 反激式转换器,无需使用光耦合器即可提供恒定电压 (CV) 和恒定电流 (CC) 输出调节。初级侧控制器检测来自次级侧压降的唤醒信号,通过监控 UCC24650 来改善对大型负载步进的瞬态响应。此 EVM 展示了 UCC28730 如何凭借内部 700V 启动开关、动态控制的工作状态以及量身定制的调制模式来提供超低待机功耗,而无需牺牲启动时间或输出瞬态响应。

UCC28730 & UCC24650 PSpice Transient Model

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)

UCC28730 Design Calculator (Rev. A)

此参考设计使用 UCC28730-Q1 反激式控制器生成隔离式 15V 输出。此设计能够提供 0.33A(40V 至 250VDC 输入)和 1A(250V 至 550VDC 输入)。此电源参考设计适用于逆变器偏置电源应用,符合汽车标准。

PMP22557 — High voltage buck converter reference design for E-motorcycle BMS applications

这款非隔离式降压转换器可提供 400mA、12V 的固定输出,适用于 BMS 应用。启动时电压大于 40V,工作时的输入电压范围为 50Vdc 至 150Vdc。该转换器在断续导通模式 (DCM) 下运行,使用 UCC28730 控制器(以开关节点为基准)。该转换器可实现紧凑的外形、高效率和低成本。

PMP22487 — High voltage buck converter reference design for BMS applications

这款非隔离式降压转换器可提供 130mA、14V 的固定输出,适用于 BMS 应用。启动时电压大于 23V,工作时的输入电压范围为 18Vdc 至 144Vdc。该转换器在断续导通模式 (DCM) 下运行,使用 UCC28730 控制器(以开关节点为基准)。该转换器可实现紧凑的外形、高效率和低成本。
