UCD9090的基本参数
  • 制造厂商:TI
  • 产品类别:电源管理
  • 技术类目:定序器
  • 功能描述:10 通道序列发生器和系统安全监视器
  • 点击这里打开及下载UCD9090的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
UCD9090的产品详情:

UCD9090 是一款 10 轨 PMBus/I2C 可寻址电源排序器和监控器。该器件集成了一个 12 位 ADC,可监控多达 10 个电源电压输入。23 个 GPIO 引脚可用于电源启用、加电复位信号、外部中断、级联或其他系统功能。其中的 10 个引脚提供 PWM 功能。利用这些引脚,UCD9090 可支持裕度调节以及通用 PWM 功能。

运用引脚选择电压轨状态功能可实现特定的电源状态。该功能允许使用多达3个GPI来启用和停用任意电压轨。对于执行系统低功耗模式及用于硬件设备的高级配置和电源接口 (ACPI) 规范而言,这一点是很有用处的。

TI Fusion Digital Power™设计人员软件提供了器件配置。这款基于 PC 的用户界面 (UI) 提供了用于配置、存储和监控所有系统运行参数的直观界面。

UCD9090的优势和特性:
  • 可对 10 个电压轨进行监控和排序
    • 所有电压轨每 400μs 进行一次采样
    • 具有 2.5V、0.5% 内部 VREF 的 12 位 ADC
    • 排序基于时间、电压轨及引脚相关性
    • 每个监控器具有 4 个可编程欠压和过压阈值
  • 每个监控器可提供非易失性误差及峰值日志记录(多达 30 个故障详细条目)
  • 针对 10 个电压轨的闭环裕度调节能力
    • 裕度输出可调节轨电压以匹配用户定义的裕度阈值
  • 可编程的看门狗计时器和系统复位
  • 灵活的数字 I/O 配置
  • 引脚选择电压轨状态
  • 级联多个器件
  • 多相位 PWM 时钟发生器
    • 时钟频率为 15.259kHz 至 125MHz
    • 能够为同步开关模式电源配置独立的时钟输出
  • JTAG和I2C/SMBus/PMBus?接口
UCD9090的参数(英文):
  • Supply voltage (Min) (V)
  • 3
  • Number of supplies monitored
  • 11
  • Supply voltage (Max) (V)
  • 3.6
  • Iq (Typ) (uA)
  • 50000
  • Time delay (ms)
  • Programmable
  • Number of sequenced outputs
  • 10
  • Rating
  • Catalog
UCD9090具体的完整产品型号参数及价格(美元):

UCD9090的完整型号有:UCD9090RGZR、UCD9090RGZT,以下是这些产品的关键参数及官网采购报价:

UCD9090RGZR,工作温度:-40 to 125,封装:VQFN (RGZ)-48,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-3-260C-168 HR,引脚镀层/焊球材料:NIPDAU,TI官网UCD9090RGZR的批量USD价格:3.789(1000+)

UCD9090RGZT,工作温度:-40 to 125,封装:VQFN (RGZ)-48,包装数量MPQ:250个,MSL 等级/回流焊峰值温度:Level-3-260C-168 HR,引脚镀层/焊球材料:NIPDAU,TI官网UCD9090RGZT的批量USD价格:4.448(1000+)

轻松满足您的TI芯片采购需求
UCD9090的评估套件:

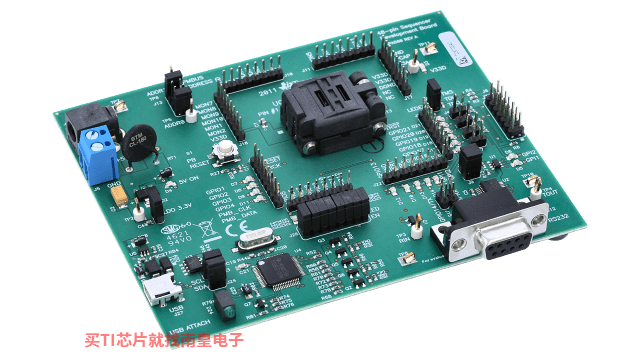

UCD90SEQ48EVM-560 — 用于 UCD9090 10 通道序列发生器和系统安全监控器的评估模块

UCD90SEQ48EVM-560 (EVM) 是一块完全组装且经过测试的电路板,带 48 引脚插座和接口电路。EVM 可使用 UCD9090RGZ 10 通道序列发生器和系统安全监视器进行系统级开发。包含的 USB 电缆,用于将 EVM 连接到 PC,以操作 EVM GUI。

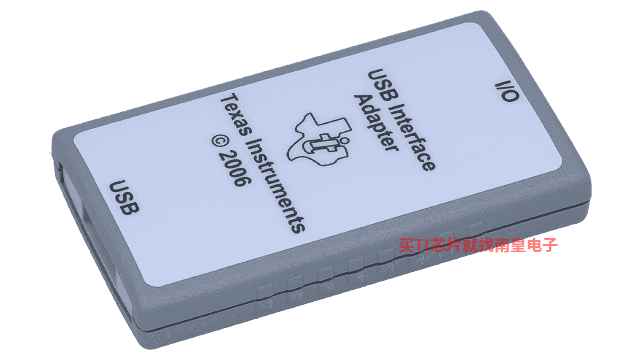

USB-TO-GPIO — USB Interface Adapter EVM

该 EVM 用作主机 PC(兼容 IBM™)与一个或多个从属器件(通过标准 A 型转迷你 B 型 USB 电缆实现)之间的接口适配器或桥接器。USB 接口适配器与主机 PC 之间的通信通过 USB 实现,而 USB 接口适配器与从属器件之间的通信通过内部集成电路 (I²C)、SMBus、PMBus 和/或通用输入/输出 GPIO 实现。桥接器转换 USB 与串行协议之间的通信事务。

FUSION_DIGITAL_POWER_DESIGNER — Digital Power 软件

Fusion Digital Power图形用户界面 (GUI) 软件用于配置和监视精选的德州仪器 (TI) 数字电源控制器以及序列发生器/运行状况监视器。此应用程序使用 PMBus 协议通过 TI USB 适配器经由串行总线与器件进行通信。

FUSION_MFR_GUI — Fusion Digital Power 制造工具

The Fusion Digital Power Manufacturing Tool (aka MFR GUI) is a Graphical User Interface used to download firmware, upgrade firmware, configure, calibrate and test .

The MFR GUI supports the same devices as Fusion Digital Power Designer software. This tool is typically used in manufacturing (...)

UCD9090 BSDL

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

UCD90xxx Voltage Margining Circuit Design Tool

K2E 器件需要按照适当顺序对电源进行定序。此设计展示了使用 UCD9090 为 66AK2Ex 和 AM5K2Ex 系列 KeyStone II ARM+DSP 和纯 ARM 多核处理器进行电源定序的情况。UCD9090 是一款 10 电压轨 PMBus/I2C 可寻址电源序列发生器和监视器。UCD9090 可以提供电源的序列和时序。此设计显示了特定于 K2E EVM 平台的电源定序实施。
