ULx200xA 器件为高电压、大电流达林顿晶体管阵列。每款器件均由 7 个 NPN 达林顿对组成，这些达林顿对具有高压输出，带有用于开关感性负载的共阴极钳位二极管。

单个达林顿对的集电极电流额定值为 500mA。将达林顿对并联可以提供更大的电流。应用包括继电器驱动器、电锤驱动器、灯驱动器、显示驱动器（LED 和气体放电）、线路驱动器和逻辑缓冲器。对于 ULx2003A 器件的 100V（其他可互换）版本，请参阅 SN75468 和 SN75469 器件的 SLRS023 数据表。

ULN2002A 器件专门设计用于 14V 至 25V PMOS 器件。该器件的每个输入端都有一个串联的齐纳二极管和电阻，可将输入电流控制在安全范围内。ULx2003A 器件的每个达林顿对都具有一个 2.7kΩ 的串联基极电阻，可直接与 TTL 或 5V CMOS 器件一同工作。

ULx2004A 器件具有一个 10.5kΩ 串联基极电阻，允许直接从使用 6V 至 15V 电源电压的 CMOS 器件进行操作。ULx2004A 器件所需的输入电流低于 ULx2003A 器件的输入电流，所需电压小于 ULN2002A 器件的所需电压。

.

.

.

• 500mA 额定集电极电流（单输出）
• 高电压输出：50V
• 钳位二极管输出
• 可兼容各类逻辑的输入
• 继电器驱动器应用

• Drivers per package
• 7
• Switching voltage (Max) (V)
• 50
• Output voltage (Max) (V)
• 50
• Peak output current (mA)
• 500
• Delay time (Typ) (ns)
• 1000
• Input compatibility
• CMOS
• Vol @ lowest spec current (Typ) (mV)
• 900
• Iout/ch (Max) (mA)
• 500
• Iout_off (Typ) (uA)
• 50
• Rating
• Automotive

ULQ2004A的完整型号有：ULQ2004AD、ULQ2004ADG4、ULQ2004ADR、ULQ2004ADRG4、ULQ2004AN，以下是这些产品的关键参数及官网采购报价：

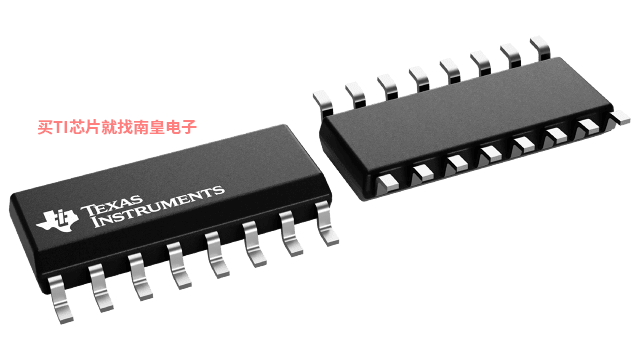

ULQ2004AD，工作温度：-40 to 85，封装：SOIC (D)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ULQ2004AD的批量USD价格：0.354（1000+）

ULQ2004ADG4，工作温度：PropertyValue，封装：SOIC (D)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ULQ2004ADG4的批量USD价格：0.375（1000+）

ULQ2004ADR，工作温度：-40 to 85，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ULQ2004ADR的批量USD价格：0.154（1000+）

ULQ2004ADRG4，工作温度：PropertyValue，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网ULQ2004ADRG4的批量USD价格：0.175（1000+）

ULQ2004AN，工作温度：-40 to 85，封装：PDIP (N)-16，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网ULQ2004AN的批量USD价格：0.175（1000+）
